ER彈性筒夾
產品編號: AC00001
ER彈性筒夾

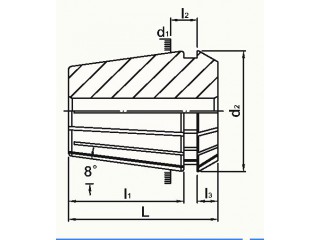

ER彈性筒夾外觀圖1
廠牌
珂業機械有限公司
簡介
ER彈性筒夾
型號
| TYPE | d1 | d2 | L | I1 | I2 | I3 | WEIGHT (KGS) | 價格 | 檔案下載 |
|---|---|---|---|---|---|---|---|---|---|
| ER8 | 4260E | 8 | 8.5 | 13.5 | 10.8 | 2.98 | 1.5 | 請先登入 | |
| ER11 | 4009E | 11 | 11.5 | 18 | 13.5 | 3.8 | 2.5 | 請先登入 | |
| ER16 | 426E | 16 | 17 | 27.5 | 20.8 | 6.26 | 4 | 請先登入 | |
| ER20 | 428E | 20 | 21 | 31.5 | 23.9 | 6.36 | 4.8 | 請先登入 | |
| ER25 | 430E | 25 | 26 | 34 | 25.9 | 6.66 | 5 | 請先登入 | |
| ER32 | 470E | 32 | 33 | 40 | 30.9 | 7.16 | 5.5 | 請先登入 | |
| ER40 | 472E | 40 | 41 | 46 | 34.9 | 7.66 | 7 | 請先登入 | |
| ER50 | 477E | 50 | 51.85 | 60 | 46 | 12.6 | 8.5 | 請先登入 |
ER25
| MODEL NO. | SIZE | MODEL NO. | SIZE | 價格 | 檔案下載 |
|---|---|---|---|---|---|
| 04225 - 01 | 1 - 0.5 | 04225 - 09 | 9-8 | 請先登入 | |
| - 01.5 | 1.5 - 1 | - 09.5 | 9.5 - 8.5 | 請先登入 | |
| - 02 | 2 - 1.5 | - 10 | 10 - 9 | 請先登入 | |
| - 02.5 | 2.5 - 2 | - 10.5 | 10.5 - 9.5 | 請先登入 | |
| - 03 | 3 - 2 | - 11 | 11 - 10 | 請先登入 | |
| - 03.5 | 3.5 - 2.5 | - 11.5 | 11.5 - 10.5 | 請先登入 | |
| - 03.5 | 3.5 - 2.5 | - 11.5 | 11.5 - 10.5 | 請先登入 | |
| - 04 | 4 - 3 | - 12 | 12 - 11 | 請先登入 | |
| -0.45 | 4.5 - 3.5 | - 12.5 | 12.5 - 11.5 | 請先登入 | |
| - 05 | 5 - 4 | - 13 | 13 - 12 | 請先登入 | |
| - 05.5 | 5.5 - 4.5 | - 13.5 | 13.5 - 12.5 | 請先登入 | |
| - 06 | 6 - 5 | - 14 | 14 - 13 | 請先登入 | |
| - 06.5 | 6.5 - 5.5 | - 14.5 | 14.5 - 13.5 | 請先登入 | |
| - 07 | 7 - 6 | - 15 | 15 - 14 | 請先登入 | |
| - 07.5 | 7.5 - 6.5 | - 15.5 | 15.5 - 14.5 | 請先登入 | |
| - 08 | 8 - 7 | - 16 | 16 - 15 | 請先登入 | |
| - 08.5 | 8.5 - 7.5 | 請先登入 | |||
| INCHES | 請先登入 | ||||
| 04225 - 3/32 | 0.054 - 0.093 | 04225 - 3/8 | 0.336 - 0.375 | 請先登入 | |
| - 1/8 | 0.086 - 0.125 | 04225 - 13/32 | 0.367 - 0.406 | 請先登入 | |
| - 5/32 | 0.117 - 0.156 | 04225 - 7/16 | 0.398 - 0.437 | 請先登入 | |
| - 3/16 | 0.148 - 0.187 | 04225 - 15/32 | 0.429 - 0.468 | 請先登入 | |
| - 7/32 | 0.179 - 0.218 | 04225 - 1/2 | 0.461 - 0.5 | 請先登入 | |
| - 1/4 - 1/4 | - 1/4 | 04225 - 1/2 | 0.492 - 0.531 | 請先登入 | |
| - 9/32 | 0.242 - 0.281 | 04225 - 9/16 | 0.523 - 0.562 | 請先登入 | |
| - 5/16 | 0.273 - 0.312 | 04225 - 19/32 | 0.554 - 0.593 | 請先登入 | |
| - 11/32 | 0.304 - 0.343 | 04225 - 5/8 | 0.586 - 0.625 | 請先登入 |
ER32
| MODEL NO. | SIZE | MODEL NO. | SIZE | 價格 | 檔案下載 |
|---|---|---|---|---|---|
| 04232 - 02 | 2 - 1.5 | 04232 - 11.5 | 11.5 - 10.5 | 請先登入 | |
| - 02.5 | 2.5 - 2 | - 12 | 12 - 11 | 請先登入 | |
| - 03 | 3 - 2 | - 12.5 | 12.5 - 11.5 | 請先登入 | |
| - 03.5 | 3.5 - 2.5 | - 13 | 13 - 12 | 請先登入 | |
| -04 | 4 - 3 | - 13.5 | 13.5 - 12.5 | 請先登入 | |
| - 04.5 | 4.5 - 3.5 | - 14 | 14 - 13 | 請先登入 | |
| - 05 | 5 - 4 | - 14.5 | 14.5 - 13.5 | 請先登入 | |
| - 05.5 | 5.5 - 4.5 | - 15 | 15 - 14 | 請先登入 | |
| - 06 | 6 - 5 | - 15.5 | 15.5 - 14.5 | 請先登入 | |
| - 06.5 | 6.5 - 5.5 | - 16 | 16 - 15 | 請先登入 | |
| - 07 | 7 - 6 | - 16.5 | 16.5 - 15.5 | 請先登入 | |
| - 07.5 | 7.5 - 6.5 | - 17 | 17 - 16 | 請先登入 | |
| - 08 | 8 - 7 | - 17.5 | 17.5 - 16.5 | 請先登入 | |
| - 08.5 | 8.5 - 7.5 | - 18 | 18 - 17 | 請先登入 | |
| - 09 | 9 - 8 | - 18.5 | 18.5 - 17.5 | 請先登入 | |
| - 09.5 | 9.5 - 8.5 | - 19 | 19 - 18 | 請先登入 | |
| - 10 | 10 - 9 | - 19.5 | 19.5 - 18.5 | 請先登入 | |
| - 10.5 | 10.5 - 9.5 | - 20 | 20 - 19 | 請先登入 | |
| - 11 | 11 - 10 | 請先登入 | |||
| INCHES | 請先登入 | ||||
| 04232 - 1/16 | 0.043 - 0.062 | 04232 - 7/16 | 0.398 - 0.437 | 請先登入 | |
| - 3/32 | 0.054 - 0.093 | - 15/32 | 0.429 - 0.468 | 請先登入 | |
| - 1/8 | 0.086 - 0.125 | - 1/2 | 0.461 - 0.5 | 請先登入 | |
| - 5/32 | 0.117 - 0.156 | - 17/32 | 0.492 - 0.531 | 請先登入 | |
| - 3/16 | 0.148 - 0.187 | - 9/16 | 0.523 - 0.562 | 請先登入 | |
| - 7/32 | 0.179 - 0.218 | - 19/32 | 0.554 - 0.593 | 請先登入 | |
| - 1/4 | 0.211 - 0.25 | - 5/8 | 0.586 - 0.625 | 請先登入 | |
| - 9/32 | 0.242 - 0.281 | - 21/32 | 0.617 - 0.656 | 請先登入 | |
| - 5/16 | 0.273 - 0.312 | - 11/16 | 0.648 - 0.687 | 請先登入 | |
| - 11/32 | 0.304 - 0.343 | - 23/32 | 0.679 - 0.718 | 請先登入 | |
| - 3/8 | 0.336 - 0.375 | - 3/4 | 0.711 - 0.75 | 請先登入 | |
| - 13/32 | 0.367 - 0.406 | 請先登入 |
ER40
| MODEL NO. | SIZE | MODEL NO. | SIZE | 價格 | 檔案下載 |
|---|---|---|---|---|---|
| 04240 - 03 | 3 - 2 | 04240 - 15 | 15 - 14 | 請先登入 | |
| - 03.5 | 3.5 - 2.5 | - 15.5 | 15.5 - 14.5 | 請先登入 | |
| - 04 | 4 - 3 | - 16 | 16 - 15 | 請先登入 | |
| - 04.5 | 4.5 - 3.5 | - 16.5 | 16.5 - 15.5 | 請先登入 | |
| - 05 | 5 - 4 | - 17 | 17 - 16 | 請先登入 | |
| - 05.5 | 5.5 - 4.5 | - 17.5 | 17.5 - 16.5 | 請先登入 | |
| - 06 | 6 - 5 | - 18 | 18 - 17 | 請先登入 | |
| - 06.5 | 6.5 - 5.5 | - 18.5 | 18.5 - 17.5 | 請先登入 | |
| - 07 | 7 - 6 | - 19 | 19 - 18 | 請先登入 | |
| - 07.5 | 7.5 - 6.5 | - 19.5 | 19.5 - 18.5 | 請先登入 | |
| - 08 | 8 - 7 | - 20 | 20 - 19 | 請先登入 | |
| - 08.5 | 8.5 - 7.5 | - 20.5 | 20.5 - 19.5 | 請先登入 | |
| - 09 | 9 - 8 | - 21 | 21 - 20 | 請先登入 | |
| - 09.5 | 9.5 - 8.5 | - 21.5 | 21.5 - 20.5 | 請先登入 | |
| - 10 | 10 - 9 | - 22 | 22 - 21 | 請先登入 | |
| - 10.5 | 10.5 - 9.5 | - 22.5 | 22.5 - 21.5 | 請先登入 | |
| - 11 | 11 - 10 | - 23 | 23 - 22 | 請先登入 | |
| - 11.5 | 11.5 - 10.5 | - 23.5 | 23.5 - 22.5 | 請先登入 | |
| - 12 | 12 - 11 | - 24 | 24 - 23 | 請先登入 | |
| - 12.5 | 12.5 - 11.5 | - 24.5 | 24.5 - 23.5 | 請先登入 | |
| - 13 | 13 - 12 | - 25 | 25 - 24 | 請先登入 | |
| - 13.5 | 13.5 - 12.5 | - 25.5 | 25.5 - 24.5 | 請先登入 | |
| - 14 | 14 - 13 | - 26 | 26 - 25 | 請先登入 | |
| - 14.5 | 14.5 - 13.5 | 請先登入 | |||
| INCHES | 請先登入 | ||||
| 04240 - 1/8 | 0.086 - 0.125 | 04240 - 1/2 | 0.461 - 0.5 | 請先登入 | |
| - 5/32 | 0.117 - 0.156 | 04240 - 17/32 | 0.492 - 0.531 | 請先登入 | |
| - 3/16 | 0.148 - 0.187 | 04240 - 9/16 | 0.523 - 0.562 | 請先登入 | |
| - 7/32 | 0.179 - 0.218 | 04240 - 19/32 | 0.554 - 0.593 | 請先登入 | |
| - 1/4 | 0.211 - 0.25 | 04240 - 5/8 | 0.586 - 0.625 | 請先登入 | |
| - 9/32 | 0.242 - 0.281 | 04240 - 21/32 | 0.617 - 0.656 | 請先登入 | |
| - 5/16 | 0.273 - 0.312 | 04240 - 11/16 | 0.648 - 0.687 | 請先登入 | |
| - 11/32 | 0.304 - 0.343 | 04240 - 23/32 | 0.679 - 0.718 | 請先登入 | |
| - 3/8 | 0.336 - 0.375 | 04240 - 3/4 | 0.711 - 0.750 | 請先登入 | |
| - 13/32 | 0.367 - 0.406 | 04240 - 7/8 | 0.836 - 0.875 | 請先登入 | |
| - 7/16 | 0.398 - 0.437 | 04240 - 1 | 0.961 - 1 | 請先登入 | |
| - 15/32 | 0.429 - 0.468 | 請先登入 |
ER50
| MODEL NO. | SIZE | MODEL NO. | SIZE | 價格 | 檔案下載 |
|---|---|---|---|---|---|
| 04250 - 06 | 6 - 5 | 04250 - 21 | 21 - 19 | 請先登入 | |
| - 07 | 7 - 6 | - 22 | 22 - 20 | 請先登入 | |
| - 08 | 8 - 7 | - 23 | 23 - 21 | 請先登入 | |
| - 09 | 9 - 8 | - 24 | 24 - 22 | 請先登入 | |
| - 10 | 10 - 9 | - 25 | 25 - 23 | 請先登入 | |
| - 11 | 11 - 9 | - 26 | 26 - 24 | 請先登入 | |
| - 12 | 12 - 10 | - 27 | 27 - 25 | 請先登入 | |
| - 13 | 13 - 11 | - 28 | 28 - 26 | 請先登入 | |
| - 14 | 14 - 12 | - 29 | 29 - 27 | 請先登入 | |
| - 15 | 15 - 13 | - 30 | 30 - 28 | 請先登入 | |
| - 16 | 16 - 14 | - 31 | 31 - 29 | 請先登入 | |
| - 17 | 17 - 15 | - 32 | 32 - 30 | 請先登入 | |
| - 18 | 18 - 16 | - 33 | 33 - 31 | 請先登入 | |
| - 19 | 19 - 17 | - 34 | 34 - 32 | 請先登入 | |
| - 20 | 20 - 18 | 請先登入 | |||
| INCHES | 請先登入 | ||||
| 04250 - 7/32 | 0.179 - 0.219 | 04250 - 25/32 | 0.703 - 0.781 | 請先登入 | |
| - 1/4 | 0.211 - 0.250 | - 27/32 | 0.765 - 0.844 | 請先登入 | |
| - 5/16 | 0.273 - 0.313 | - 15/16 | 0.859 - 0.938 | 請先登入 | |
| - 11/32 | 0.304 - 0.344 | - 1 | 0.921 - 1 | 請先登入 | |
| - 3/8 | 0.336 - 0.375 | - 1-3/32 | 1.015 - 1.094 | 請先登入 | |
| - 7/16 | 0.359 - 0.438 | - 1-3/16 | 1.109 - 1.188 | 請先登入 | |
| - 17/32 | 0.453 - 0.531 | - 1-1/4 | 1.171 - 1.25 | 請先登入 | |
| - 5/8 | 0.546 - 0.625 | - 1-5/16 | 1.234 - 1.313 | 請先登入 | |
| - 11/16 | 0.609 - 0.688 | 請先登入 |
